Orion AR604-010 (1958)

Szilágyi Sándor Zoltán villamosmérnök, mérnök-informatikus



   Gyártó: Orion. Gyártási évek: 1957-1958.

   5+2 csöves, hálózati középszuper rádióvevő készülék. Szép formájú, lakkozott fadobozban, melyet elől szövet és csontszínű műanyag díszít. Hátoldala és az alsó szerelőnyílást fedő keménypapír takarólemezek lecsavarozhatók. Külső antenna és földelés, illetve lemezjátszó és magnetofon csatlakoztatható hozzá.

   Mérete: 570x380x230 (szélesség, magasság, mélység). Tömege: kb 10 kg.

   Nyomógombos hullámváltóval és hangregiszterrel (jazz, orchester, szóló), külön mély- és magas hangszínszabályzóval, illetve beépített, forgatható ferritantennával rendelkezik.

   Vételi sávok:

   - Hosszúhullám: 150-320 kHz (2000-940 m)

   - Középhullám: 520-1604 kHz (575-187 m)

   - Rövidhullám 1: 5,75-11,4 MHz (52-26 m)

   - Rövidhullám 2: 11,4-21,8 MHz (26-13,7 m)

   - Ultrarövidhullám (CCIR): 87,5-100 MHz (3,4-3 m)

   Teljesítményfelvétel: 60W, Tápfeszültségek: AC 110V, 127V, 150V, 220V, 240V.

   Hangfrekvenciás érzékenysége 20 mV.

   Kimenő teljesítmény: 3 W, 10% torzítás mellett.

   Hangszórók: egy mély és két középmagas

   - Orion PD201: 203 mm papírmembrán átmérő, 5 VA / 5 Ω, 80 - 15 000 Hz

   - Orion PD97: 90 mm papírmembrán átmérő, 2 VA / 5 Ω, 400 - 12 000 Hz

   Skálavilágítás: 2 db 6,3 V / 0,3 A izzó.

   7 db novál foglalatú elektroncsövet tartalmaz:

   - ECC85 duótrióda köztes árnyékolással. Az első trióda katódja az URH antennára van kapcsolva induktív leválasztással, LC taggal. Feladata csak az URH vétel esetén van, a 88-108 MHz-es jelet előerősíti. A második trióda URH vétel esetén helyi oszcillátor és keverő funkciót lát el. Az URH FM középfrekvencia 10,7 MHz.

   - ECH81 heptóda-trióda. A heptóda az antennából érkező AM (HH, KH, RH) jelet a csatornaváltó után előerősíti. A trióda helyi oszcillátorként működik, melynek jele a heptódára kerül. A heptóda ezután keveri az AM jelet az oszcillátora által létrehozott jellel és előállítja a középfrekvenciát, ami itt 473,6 kHz.

   - EF89 pentóda. Középfrekvenciás (KF) erősítő, mely az AM és FM jelet erősíti.

   - EABC80 duódióda-trióda-dióda. Az EF89-ből érkező jelek az aránydetektor transzformátorra, majd onnan a duódiódára kerülnek, ahol az FM demoduláció megtörténik. Az egyik jel az EF89 g3 fékező rácsáról R-csatolással, míg a másik jel a g2 segédrácsáról LC-csatolt transzformátoron keresztül. A trióda anód jele C-R csatolással az EL84 g1 vezérlőrácsára viszi a már demodulált, felerősítendő hangfrekvenciás jelet. Ez a trióda tehát egy hangfrekvenciás előerősítő. A harmadik részcsöve, azaz az egyedülálló diódája az AM jelet demodulálja, illetve az AGC (automatikus erősítésszabályozás) jelet csatolja vissza az EF89 anódjára LC-csatolt transzformátoron keresztül.

   - EL84 pentóda. Hangfrekvenciás A-osztályú végerősítést végez. A kimenő transzformátor az anód és a g2 segédrács közé van kötve. Szekunder tekercse 3 leágazást tartalmaz, egyet a magas hangszóróknak egy soros kondenzátoron keresztül, egyet a mély hangszórónak és a harmadik a földpontra kapcsolódik. A g3 fékezőrácsa egy párhuzamos RC tagon keresztül a földpontra kapcsolódik.

   - EZ80: közös katódú duódióda, mely a hálózati transzformátor szekunder feszültségét kétutasan egyenirányítja.

   - EM80: varázsszem. Hangolásjelző cső, az AGC jelet és az aránydetektor, illetve a kf fokozatok jeleit egyesítve viszi két elektronsugárral a zöld színben fluoreszkáló ernyőre.



A készülék beszerzésének rövid története:

2024. 11. 09-edikén vettem a Nosztalgiarádió egyesületi börzén Kőbányán a művelődési házban, egy szintén gyűjtőtől. Elkót cserélt benne, ez látszik is az egyik képen, az eredeti kondenzátort ide is adta, majd visszateszek egy, az eredetivel megegyező évjáratút, ha lesz időm.



A tulajdonomban levő készülék gyártási dátuma: 1958.



Felhasznált irodalom:

Kádár Géza - Rádió és televízió kapcsolások 1956-1957 (1958-as kiadás)

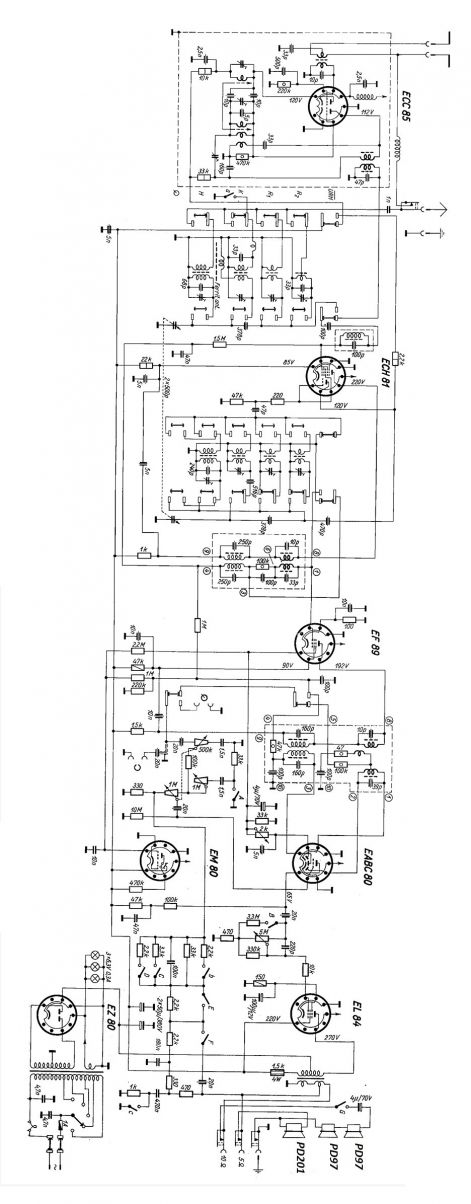

A készülék kapcsolási rajza:
