Orion AR322-03 (barna 1960, kék 1960)

 Szilágyi Sándor Zoltán villamosmérnök, mérnök-informatikus



Gyártó: Orion. Gyártási év: 1960

   4+1 csöves és 2 germánium diódás, hálózati középszuper rádióvevő készülék. Szép formájú, festett (kék és barna) bakelit dobozban, melyet elől csontszínű műanyag díszít. Csak a hangszóró előtt tartalmazott egy belső védő szövetet, mely kívülről alig látható. Hátoldala és az alsó szerelőnyílást fedő keménypapír takarólemezek lecsavarozhatók. Külső antenna és földelés, illetve lemezjátszó és külső hangszóró csatlakoztatható hozzá. Az elektronika kétharmada nyomtatott áramköri lapon foglal helyet.

   Mérete: 320x270x250 (szélesség, magasság, mélység). Tömege: kb 7 kg.

   Nyomógombos hullámváltóval, illetve beépített, fix ferritantennával rendelkezik.

   Vételi sávok:

   - Középhullám: 525-1605 kHz (576-188 m)

   - Rövidhullám: 6-18,2 MHz (50-16,5 m)

   - Ultrarövidhullám (OIRT): 64,5-73 MHz (4,6-4,1 m)

   Teljesítményfelvétel: kb 40W, Tápfeszültségek: AC 110V, 127V, 150V, 220V, 240V.

   Hangfrekvenciás érzékenysége: 30 µV.

   Kimenő teljesítmény: 1,2 W.

   Hangszóró:  OPD-174, jelentése: Orion Permanens Dinamikus. Ovális alakú, 130x190 kónusz méretű, 2,5 Ω. További adat sajnos nem áll róla rendelkezésemre semmilyen szakkönyvben és az interneten sincs róla adat.

   Skálavilágítás: 2 db 6,3 V / 0,3 A izzó.

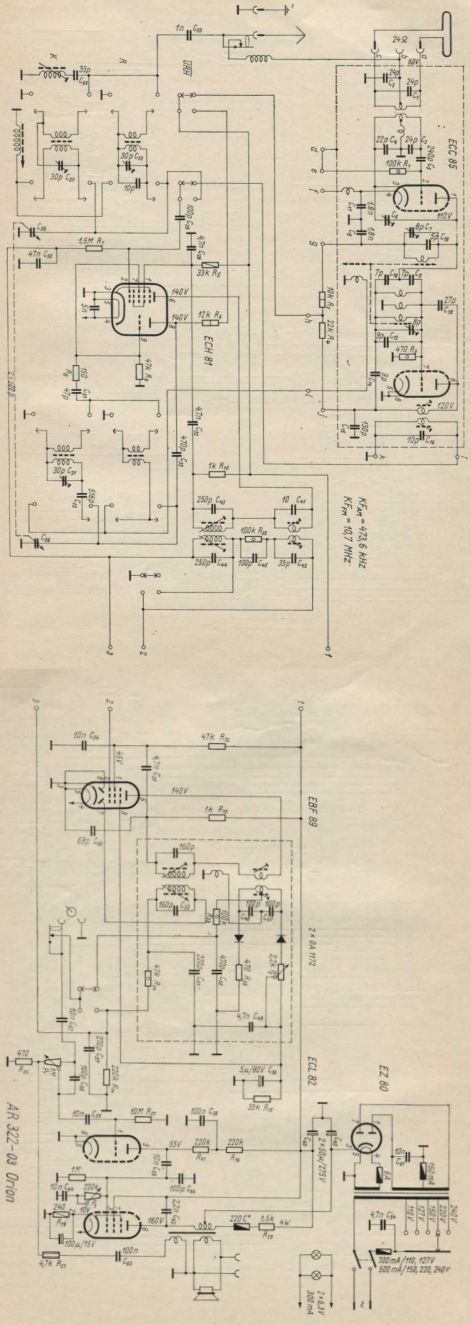

   5 db novál foglalatú elektroncsövet és 2 db germánium diódát tartalmaz:

   - ECC85 duótrióda köztes árnyékolással. Az első trióda rács-katód köre az URH antennára van kapcsolva nagyfrekvenciás transzformátoros leválasztással, LC-taggal. Feladata csak az URH vétel esetén van, az OIRT  jelet előerősíti. A második trióda URH vétel esetén helyi oszcillátor és keverő funkciót lát el. Az URH FM középfrekvencia 10,7 MHz.

   - ECH81 heptóda-trióda. A heptóda az antennából érkező AM (KH, RH) jelet a csatornaváltó után előerősíti. A trióda helyi oszcillátorként működik, melynek jele a heptódára kerül. A heptóda ezután keveri az AM jelet az oszcillátora által létrehozott jellel és előállítja a középfrekvenciát, ami itt 473,6 kHz.

   - EBF89 duódióda-pentóda. A 8-as lábon levő dióda nincs használatban, azaz a katódpotenciálra van kötve. A pentóda része a KF erősítő, melynek anódjáról a jel az árnyékolt serlegben levő aránydetektorra jut. Az itt levő 2 db OA1172 germánium dióda végzi el az FM jel demodulálását. A 7-as lábon levő dióda az AM jelet demodulálja.

- ECL82 egymástól árnyékolt trióda-pentóda. A demodulált AM és FM jelek RC szűrőn keresztül a triódára jutnak, ami hangfrekvenciás előerősítést végez. Kapacitív csatolással jut a jel a trióda anódjáról a pentóda g1 vezérlőrácsára, RC szűrést követően. A pentóda A-osztályú hangfrekvenciás végerősítést végez. A kimenő transzformátor primer tekercse a triósa és a pentóda anódjai közé van kötve, előtét ellenállásokon keresztül. Két szekunder tekercse van, melyek közül egyik az OPD174 hangszórót hajtja, meg, a másik egy RC tagon keresztül vissza van csatolva a hangerő szabályozó potméterre.

   - EZ80: közös katódú duódióda, mely a hálózati transzformátor szekunder feszültségét kétutasan egyenirányítja.



A készülékek beszerzéseinek rövid történetei:

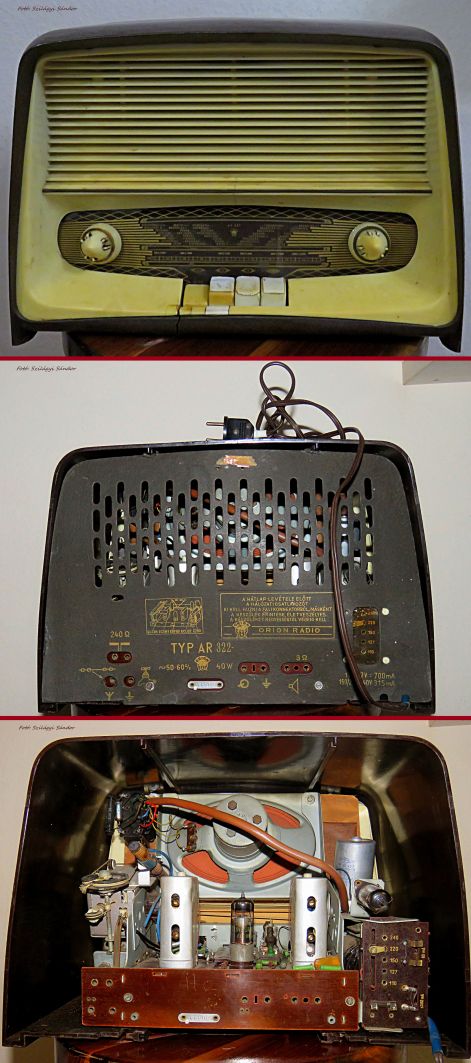

- Barna változat: 2024. 11. 07-én vettem Sík B-tól. A Marketplace-n volt meghirdetve, így jelentkeztem nála, és megismerkedtem, összebarátkoztam vele. A Nosztalgiarádió Egyesületbe ezt követően léptem be.

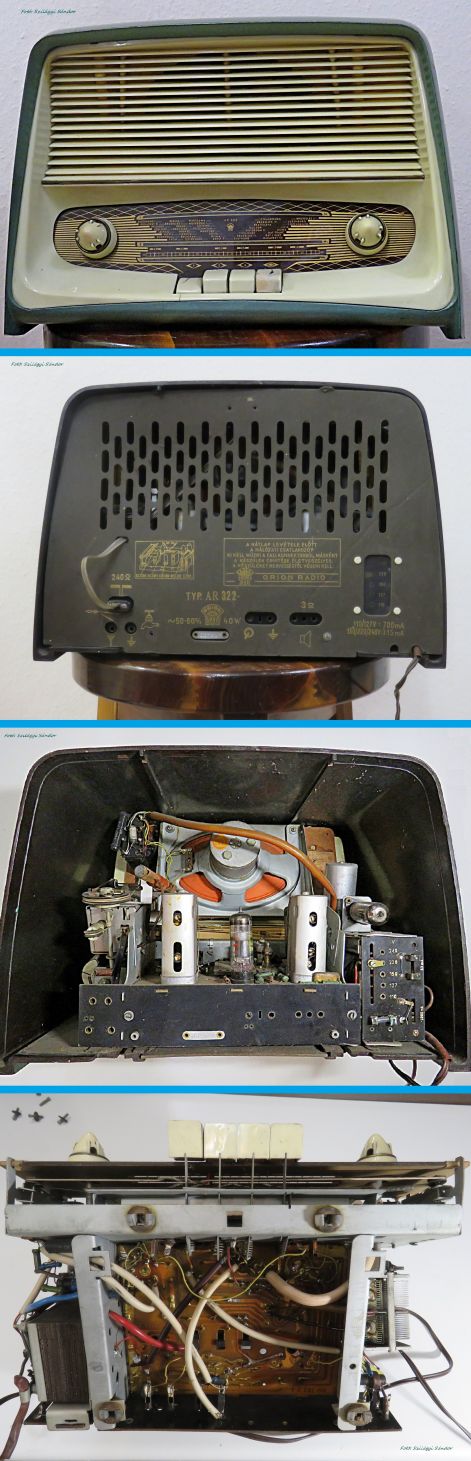

- Kék változat: Bartuszek B-tól vettem 2025 tavaszán (pontos dátumra már nem emlékszek). Több is volt neki (barnák és kékek), nem néztem meg hogy mint AR322-e, vagy hasonló típus, amit már bánok, mert a kapcsolatom nem sokkal a vásárlás után megszakadt vele.



A tulajdonomban levő készülékek gyártási dátumai:

- Barna: 1960

- Kék: 1960





Felhasznált irodalom:

Kádár Géza - Rádió és televízió Vevőkészülékek 1960-1963 (1964-es kiadás)











Oldal: Orion AR322-03
