Panasonic EASA-Phone KX-T2395 & Panasonic KX-T888 Tone Dialer



 Szilágyi Sándor Zoltán villamosmérnök, mérnök-informatikus



   Gyártó: Panasonic

   Gyártási évek:

   - Telefon: 1995

   - Külső hangjel-generátor: 1992





   Fő részeik és működéseik:

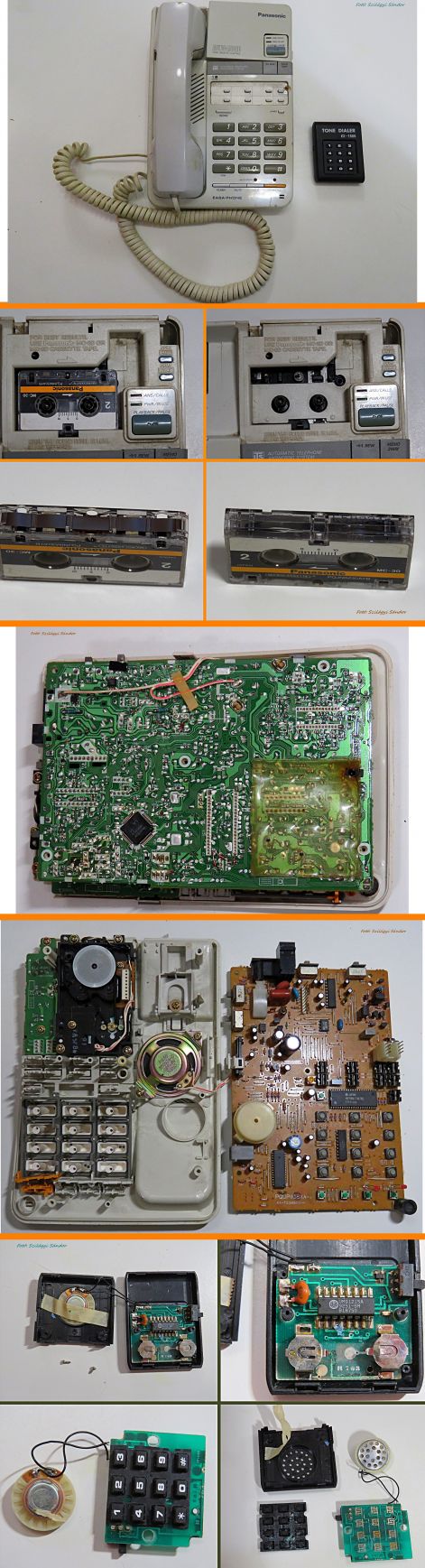

Panasonic EASA-Phone KX-T2395 (1995)

   Automata mikrokazettás üzenetrögzítős telefon.

   Egy vezetékes digitális asztali telefonkészülék, mely automata mikrokazettás üzenetrögzítő funkcióval lett kiegészítve. A fali csatlakozó modern, RJ11 szabványú.

- Telefonkagyló (kézibeszélő), mely piezomikrofont, súlyt, hangszórót és  RJ11 portot tartalmaz. szétszedése pattintós, így nem a márkanévhez képest nem a legjobb minőségű, néhány szétszerelés után már javíthatatlan.

- A hangszórón és a piezomikrofon nyák lapján egyaránt leolvasható az 1994-es dátumkód, viszont a telefon alján levő nyomtatott matricák alapján 1995-ös évjáratú lesz. Továbbá egy 1992-es évjáratú HIF-es matrica is van rajta, de ez érthetetlen hogy miért van rajta, mivel a legtöbb belső alkatrésze 1994-es.
- Mikrokazettás egység, mely egy laza takaró fedéllel van ellátva. A kazetta kétoldalas és cserélhető. A magnó mechanika egy moduláris egységként könnyen kiszerelhető. Felépítése egyszerű, a szalagtovábbító rendszeren kívül egy olvasó- és egy kombinált törlő-írófejet tartalmaz. Az egységet egy nagyobb méretű elektromágnes hozza működésbe. A mechanikus rész mellet egy kisebb és egyszerűbb egyoldalas nyák található, mely a kezelőszerveket, ledeket és egy reed-relét tartalmaz.

- 0,2 Wattos belső papírmembrános hangszóró, mely megegyezik a korabeli japán és kínai híradástechnikai készülékek, zsebrádiók hangszóróival.

- Nyák panel, mely egyrétegűnek tűnik. Az egyik oldalán furatszerelt alkatrészekkel, míg a másik, forrasztásos oldalán a helykihasználás miatt SMD R-C-D-Tr-IC alkatrészeket is tartalmaz, illetve néhány SMD-nek átalakított furatszerelt R-L alkatrészt.

- SMD mikroprocesszor: a nyák forrasz oldalán található a telefont vezérlő egyik mikroprocesszor, ami SMD kivitelű és egy ismeretlen japán gyártmány, melyet feltehetőleg ezekhez a telefonokhoz gyártottak, típusa: 614149H.

- A nyák panel furatszerelt oldala egy optocsatolót és 5 db IC-t tartalmaz:

     - Motorola SC79101SP, egyedi célra gyártott, feltehetőleg motorvezérlő IC, mely a mikrokazettás magnó szalagra való      írását és a szalagról való olvasást vezérli.
     - CM8870PI, DTMF (Dual-Tone Multi-Frequency decoder), azaz egy többfrekvenciás dekóder, mely a DTMF azaz telefon jelek felismerésére alkalmas.
     - Panasonic MN158413AKPQO, mely a telefon egyik mikrovezérlője.
     - ROHM Semiconductor BA6220, a mikrokazettás magnó DC motor vezérlő H-hídja, forgásirány váltással és sebességszabályozóval.
     - IC6 jelű, valószínúleg szándékosan törölt típusú IC, a javíthatatlanság és a lemásolhatatlanság miatt.



Külső hangjel-generátor
Külső hangjel-generátor (DTMF), Panasonic üzenetrögzítős telefonokhoz
Együtt használták a Panasonic EASA-Phone KX-T2395 (1995) automata mikrokazettás üzenetrögzítős telefonnal.
   Arra használták, hogy távolról vezéreld az üzenetrögzítőt.
Például: üzenetek lejátszása,
törlése, üdvözlő szöveg kezelése.
    Felhívtad az otthoni számot,
az answering machine felvette, ezután kellett gombjeleket küldeni.



- A készülék egyszerű bakelitházas. Két csavarral van összefogva a burkolat. Az elemtartó könnyen nyitható, és két gombelemmel működik.

- A nyák felépítése egyszerű, az smd-ként alkalmazott furatszerelt IC-n és furatszerelt rezgőkvarcon kívül egy valóban smd tranzisztort és smd kondenzátort tartalmaz. Gyakorlatilag minden furatszerelt alkatrészt felületszereltként forrasztottak fel.
- UM91215A telefon hangjel impulzus előállító IC.
- Az évjárat beazonosítása csak az IC-n levő dátumkód alapján lehetséges, feltehetőleg 1992. 05. 01. (bár a japánok más időszámítást használnak, ellenben az európai készülékekre általában az itteni dátumkódot tették).
- A billentyűzet felépítése egyszerű, két részből áll: a nyák másik oldala amire a billenttyűzet érintkezői vannak felvíve, és egy gumilap a nyomógombsorral.

- Egy kis 0,1 Wattos hangszórót tartalmaz még a készülék. Ez a hangszóró megegyezik a korabeli japán és kínai walkman fülhalgatók hangszóróival.





A készülékek beszerzésének rövid történetei:

2025. 09. 18-adikán mentem le egy ismerősömhöz a 2. kerület, Kelemen László út és a Hűvösvölgyi út sarkán levő társasház pincéjébe, ahol néhány zsák telefon (kb 40 db) várt. Elvileg ez egy gyűjtőé volt, aki kiköltözött Németországba és itt hagyta a telefon gyűjteményét. Elvileg évente félre tett mindig 1-1 típust, így minden évjáratból kellene lennie 1-1 db telefonnak, de gyakorlatilag sajnos több is van azonos évjáratokból.





A tulajdonomban levő készülék gyártási dátumai:

   - KX-T2395: 1995

   - KX-T888: 1992
