Mechanikai Művek CB76MM

Szilágyi Sándor Zoltán villamosmérnök, mérnök-informatikus



   Gyártó: Mechanikai Művek. Gyártási évek: 1976(?)-1992(?)

   Egy vezetékes asztali telefonkészülék, mely készült kézi földelő gombbal kiegészített változatban is. A készülék hagyományos, elektromechanikus tárcsás hívóművel működő analóg telefon. Több féle színben is gyártották (fekete, csontszínű, piros, narancssárga, zöld, stb.). A fali csatlakozó kialakítása is többféle volt. Csak híváskezdeményezésre és hívásfogadásra alkalmas.

   Nevének jelentése:

- CB: Common Battery, azaz központi akkumulátorról (telefonközponti tápellátás) működő analóg telefon

- 76: feltételezhetően az első gyártási év, de bizonyítására nincs adat

- MM: a gyártót, azaz a Mechanikai Műveket jelöli.



   Fő részei és működése:

- 3-pólusú fali csatlakozó dugó (beszéd, táp, föld)

- Kézibeszélő, mely egy cserélhető mikrofont és egy jellegzetes telefontechnikai hangszórót tartalmaz

- Földelő gomb a kézibeszélő (telefonkagyló) alatt, egyes típusokon még egy kézi földelő gomb is előfordult. Célja, hogy a mellékvonalon is lehessen fővonalat tárcsázni. A kézi földelő gomb a vonal egyik ága és a föld közé van bekötve, tehát így anélkül lehet a központnak jelzést adni, hogy letennénk a kézibeszélőt.

- Mechanikus számtárcsa az elektromechanikus rezgéskeltővel. RWT (lengyel) gyártmányú. A telefonáló a forgótárcsa segítségével választja ki a hívni kívánt számokat. A tárcsa minden egyes elfordításával egyedi impulzusokat hoz létre, majd küld a központnak. A telefonáló tehát elforgatja a tárcsát a kívánt számig, majd a tárcsa a visszatérő mozgása alatt adott számszor megszakítja-zárja az áramkört, impulzusokat hozva létre. A létrehozott impulzusok száma megfelel a számlapon levő számnak, pl. 8 esetén 8 db impulzus keletkezik. A központ a tárcsázott számsorozat alapján azonosítja a hívott felet. Egy NO és egy NC érintkező párt tartalmaz, melyek a tárcsázás időtartamára rövidre zárják a hallgatót, hogy ne hallja az előfizető a tárcsa szaggatását.

- Váltóáramú csengő (két harangos), mely a szinusz jel mindkét felét kihasználja

- Nyomtatott áramköri alaplap, mely lehet első szériás (nagy otromba diac van rajta) és modernebb univerzális panel (kis üvegtestű diac van benne).

- A diac feladata a központ felől érkező hívófeszültség megszólaltatása (csengetés), miközben megakadályozza a vonali jelekre történő csengetést:

     - A telefonközpont váltakozó hívófeszültséget küld a vonalra (jellemzően ~60–90 V AC)

     - Ez a feszültség a transzformátoron keresztül a diacra jut.

     - A diac nem vezet, amíg a feszültség nem éri el a gyújtási küszöbét.

     - Amikor a küszöböt eléri, a diac átkapcsol vezető állapotba, a csengő elektromágnese AC feszültséget kap és a csengő megszólal. A váltakozó jel fél periódusainál a diac ki- és bekapcsol, így stabil, jól hallható csengés jön létre. Így a diac megakadályozza a téves csengést, azaz a vonalzaj vagy a kapcsolási tranziens nem indítja be a csengőt. A csengetés határozott és egyenletes lesz, teljes energiával. A csengő akkor fogja terhelni a vonalat, amikor valóban hívás van. A diac tehát nem egyszerűen „küszöbkapcsoló”, hanema váltakozó csengetőfeszültségből impulzusszerű áramlökéseket állít elő a csengő számára.

- Az elektrolit kondenzátor szerepe: A C1 kondenzátor töltődik az R1-en keresztül. Amíg a kondenzátor feszültsége nem éri el a diac gyújtófeszültségét, nincs csengés. A diac átüt, a kondenzátor hirtelen kisül a csengőtekercsen, Ezerős mechanikai ütést ad a gongnak. A folyamat félperiódusonként ismétlődik.



 A készülékek beszerzésének rövid történetei és képei:

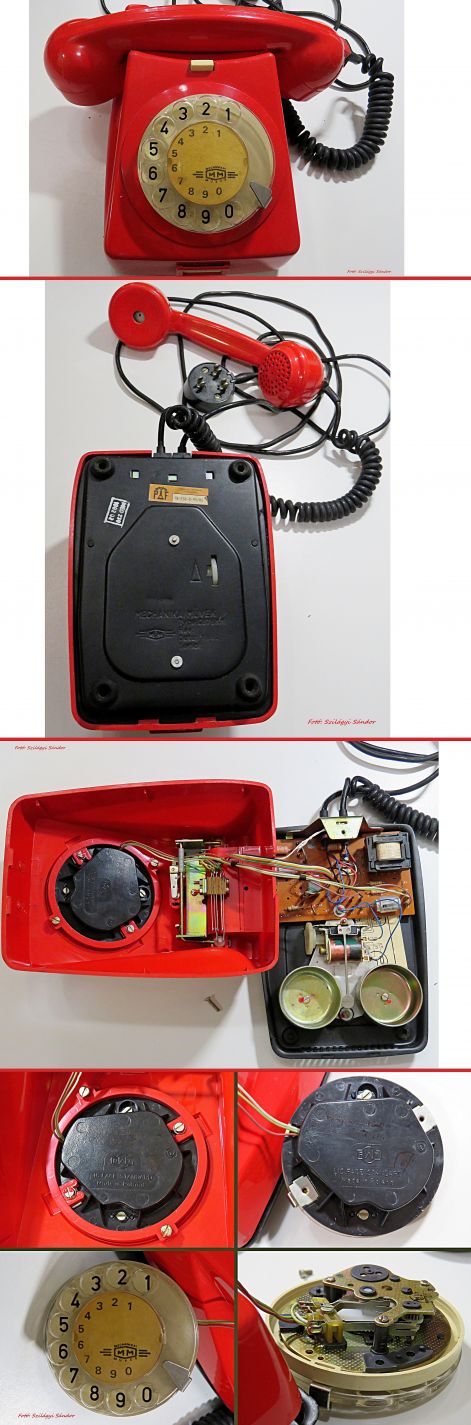

     - 1992-es piros színű, kézi földelő gombos változat:

2025. 09. 18-adikán mentem le egy ismerősömhöz a 2. kerület, Kelemen László út és a Hűvösvölgyi út sarkán levő társasház pincéjébe, ahol néhány zsák telefon (kb 40 db) várt. Elvileg ez egy gyűjtőé volt, aki kiköltözött Németországba és itt hagyta a telefon gyűjteményét. Elvileg évente félre tett mindig 1-1 típust, így minden évjáratból kellene lennie 1-1 db telefonnak, de gyakorlatilag sajnos több is van azonos évjáratokból.



 A tulajdonomban levő készülék gyártási dátumai:

- 1992-es a piros színű földelő gombos változat

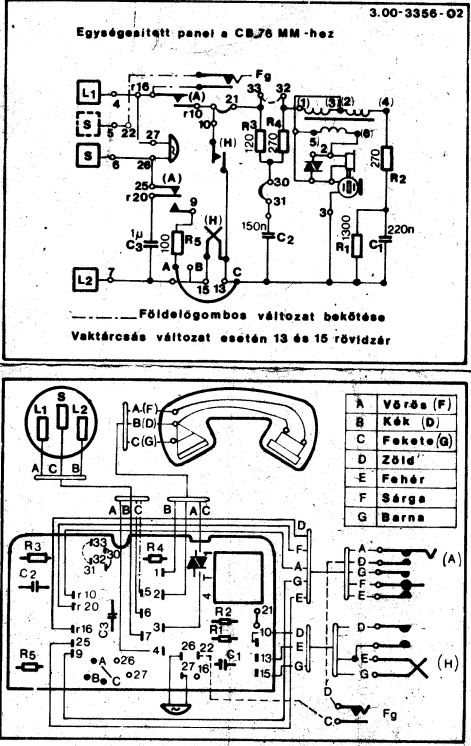

A készülék kapcsolási rajza:





Felhasznált irodalom:

https://elektrotanya.com/cb76mm_telefon.gif/download.html?utm_source=chatgpt.com
